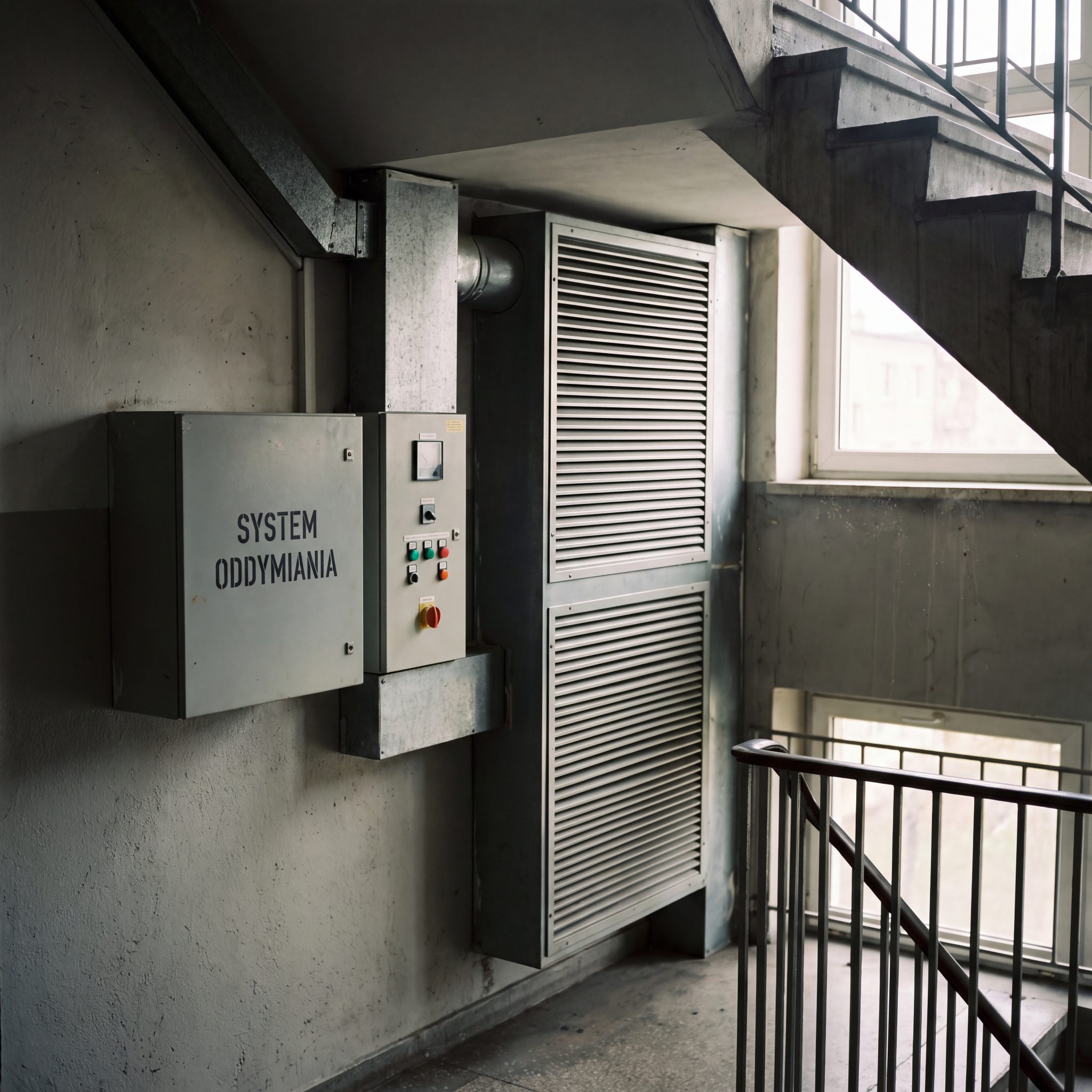

System oddymiania klatki schodowej stanowi jeden z najważniejszych elementów ochrony przeciwpożarowej budynku. Jego zadaniem jest usuwanie dymu i gorących gazów pożarowych ze strefy ewakuacji, zapewniając użytkownikom bezpieczne opuszczenie obiektu oraz ułatwiając działania ratowniczo-gaśnicze. Prawidłowy montaż urządzeń oddymiających wymaga nie tylko przestrzegania dokumentacji projektowej, ale również wymagań obowiązujących przepisów, norm oraz wytycznych CNBOP-PIB.
Rola systemu oddymiania klatki schodowej
W budynkach wielokondygnacyjnych klatka schodowa stanowi podstawową drogę ewakuacji. Podczas pożaru największym zagrożeniem dla osób przebywających w obiekcie jest nie ogień, lecz dym ograniczający widoczność i zawierający toksyczne produkty spalania.
Dlatego współczesne systemy oddymiania projektuje się w taki sposób, aby:
- usuwać dym i ciepło z przestrzeni klatki schodowej,
- utrzymywać warunki umożliwiające ewakuację,
- ograniczać rozprzestrzenianie się produktów spalania,
- wspierać działania jednostek Państwowej Straży Pożarnej.
Podstawowe elementy systemu
Aby system oddymiania mógł skutecznie spełniać swoją funkcję podczas pożaru, musi składać się z odpowiednio dobranych i współpracujących ze sobą urządzeń. W zależności od charakterystyki budynku oraz przyjętej koncepcji ochrony przeciwpożarowej poszczególne elementy mogą się różnić, jednak podstawowy układ pozostaje zbliżony.
Typowy system oddymiania klatki schodowej obejmuje:
- klapę dymową montowaną w najwyższym punkcie klatki schodowej,
- siłownik elektryczny otwierający klapę,
- centrale oddymiania wraz z zasilaniem awaryjnym,
- przyciski oddymiania,
- przyciski przewietrzania (opcjonalnie),
- czujki dymu współpracujące z systemem sygnalizacji pożaru,
- urządzenia napowietrzające,
- czujniki różnicy ciśnień (opcjonalnie),
- okablowanie o odpowiedniej odporności ogniowej.
Montaż klapy dymowej
Klapa dymowa jest podstawowym urządzeniem odpowiedzialnym za odprowadzenie dymu poza obrys budynku. Najczęściej montowana jest w stropodachu nad klatką schodową.
Podczas montażu należy zwrócić szczególną uwagę na:
- prawidłowe przygotowanie otworu montażowego,
- zachowanie szczelności pokrycia dachowego,
- poprawne zamocowanie podstawy i skrzydła klapy,
- montaż siłowników zgodnie z instrukcją producenta,
- wykonanie połączeń elektrycznych przewodami przeznaczonymi do urządzeń przeciwpożarowych,
- zapewnienie swobodnego otwierania bez kolizji z elementami konstrukcyjnymi.
W przypadku obiektów wysokich istotne jest również stosowanie owiewek przeciwwiatrowych, które poprawiają skuteczność odprowadzania dymu w trudnych warunkach atmosferycznych.
Montaż zespołów napowietrzających
Skuteczność oddymiania zależy nie tylko od usunięcia dymu, ale również od zapewnienia odpowiedniego dopływu świeżego powietrza.
Gdy napowietrzanie drzwiami lub oknami nie zapewni nam wymaganego przepływu powietrza to koniecznością jest zastosowanie wentylatorów mechanicznych. Zespoły napowietrzające montuje się zwykle w dolnych częściach klatki schodowej.
Podczas montażu należy:
- zachować projektowane wydajności nawiewu,
- prawidłowo zamontować przepustnice i czerpnie,
- zapewnić dostęp serwisowy,
- wykonać odpowiednie zabezpieczenia antywibracyjne,
- przeprowadzić regulację układu po uruchomieniu.
Dodatkowo należy pamiętać, że prędkość nawiewanego powietrza nie powinna utrudniać ewakuacji użytkowników budynku.
Montaż central oddymiania
Centrala oddymiania odpowiada za sterowanie pracą wszystkich urządzeń systemu. Powinna być montowana w miejscu łatwo dostępnym dla służb technicznych oraz konserwatora.
Podczas montażu należy:
- zapewnić zgodne z projektem zasilanie podstawowe,
- podłączyć akumulatory rezerwowe,
- wykonać wszystkie połączenia sterujące i monitorujące,
- przeprowadzić konfigurację logiczną systemu,
- wykonać oznakowanie urządzenia.
Szczególną uwagę należy zwrócić na właściwe działanie zasilania awaryjnego, które gwarantuje pracę systemu również w przypadku zaniku napięcia podstawowego.
Montaż czujek dymu
Detekcja pożaru w systemie oddymiania klatki schodowej może być realizowana poprzez czujki dymu systemu sygnalizacji pożarowej (SSP) lub poprzez dedykowane czujki dymu bezpośrednio współpracujące z centralą oddymiania.
W przypadku współpracy z systemem SSP uruchomienie oddymiania następuje na podstawie sygnału alarmowego przekazanego z centrali sygnalizacji pożarowej do centrali oddymiania. W rozwiązaniach autonomicznych czujki dymu podłączone są bezpośrednio do centrali oddymiania i odpowiadają za samodzielne wykrycie zagrożenia oraz uruchomienie procedury oddymiania.
Czujki należy rozmieszczać zgodnie z dokumentacją projektową, wymaganiami producenta oraz obowiązującymi normami dotyczącymi systemów wykrywania pożaru. Przy lokalizacji czujek należy zachować następujące zasady:
- montaż w odległości nie mniejszej niż 0,5 m od opraw oświetleniowych oraz innych urządzeń mogących zakłócać prawidłową detekcję,
- zachowanie minimalnej odległości 0,5 m od ścian, podciągów, belek stropowych i innych elementów konstrukcyjnych,
- unikanie lokalizacji w miejscach narażonych na silne ruchy powietrza, mogące wpływać na skuteczność wykrywania dymu,
- zapewnienie dostępu umożliwiającego wykonanie okresowych przeglądów i konserwacji.
Czujki należy wyposażyć w odpowiednie gniazda montażowe oraz montować zgodnie z instrukcją producenta i częścią rysunkową projektu. Po zakończeniu montażu wymagane jest przeprowadzenie testów funkcjonalnych potwierdzających prawidłową współpracę czujek z centralą oddymiania lub systemem sygnalizacji pożarowej.
Montaż przycisków oddymiania i przewietrzania
Przyciski oddymiania umożliwiają ręczne uruchomienie systemu przez użytkowników obiektu lub służby ratownicze.
Dobrą praktyką jest ich lokalizacja na każdej kondygnacji w widocznym i łatwo dostępnym miejscu. W przedstawionym rozwiązaniu projektowym przyciski montowane są na wysokości od 1,2 do 1,6 m nad poziomem posadzki.
Przyciski przewietrzania pozwalają natomiast na codzienne wykorzystanie klapy do wentylowania klatki schodowej bez wywoływania alarmu pożarowego.
Wymagania dotyczące okablowania
Instalacje oddymiania należą do urządzeń przeciwpożarowych, dlatego wymagają stosowania specjalnych przewodów i systemów mocowań.
Podstawowe wymagania wykonawcze obejmują:
- stosowanie przewodów o wymaganej odporności ogniowej (np. PH90),
- prowadzenie tras równolegle do przegród budowlanych,
- zachowanie odpowiednich odległości od innych instalacji,
- wykonywanie skrzyżowań pod kątem prostym,
- montaż przewodów na certyfikowanych uchwytach ognioodpornych,
- zabezpieczanie przejść przez ściany i stropy do wymaganej klasy odporności ogniowej.
Wszystkie przejścia instalacyjne przez przegrody pożarowe powinny zostać uszczelnione w systemach posiadających odpowiednie klasy EI zgodne z wymaganiami projektu i przepisów przeciwpożarowych.
Uruchomienie i próby funkcjonalne
Po zakończeniu montażu konieczne jest przeprowadzenie kompleksowych testów funkcjonalnych. Dzięki temu można potwierdzić, że wszystkie urządzenia systemu oddymiania współpracują ze sobą prawidłowo oraz spełniają wymagania projektowe.
W szczególności zakres prób powinien obejmować:
- uruchomienie ręczne z przycisków oddymiania,
- uruchomienie automatyczne z systemu sygnalizacji pożaru,
- sprawdzenie pełnego otwarcia klapy dymowej,
- kontrolę działania wentylatorów nawiewnych,
- weryfikację pracy czujników różnicy ciśnień,
- sprawdzenie sygnalizacji uszkodzeń,
- test zasilania akumulatorowego.
Odbiór i eksploatacja
Odbiór instalacji powinien być potwierdzony odpowiednią dokumentacją techniczną, protokołami uruchomienia oraz instrukcjami obsługi. Ponadto administrator obiektu powinien zapewnić szkolenie personelu odpowiedzialnego za eksploatację systemu. Dzięki temu użytkownicy będą wiedzieli, jak postępować w przypadku alarmu oraz podczas codziennej obsługi instalacji.
Przeglądy techniczne systemów oddymiania należy wykonywać co najmniej raz w roku oraz zgodnie z wymaganiami producentów urządzeń. Regularna konserwacja pozwala utrzymać pełną sprawność systemu i zapewnić bezpieczeństwo użytkowników budynku.
Podsumowanie
Montaż systemu oddymiania klatki schodowej to zadanie wymagające ścisłego przestrzegania wymagań projektowych, przepisów przeciwpożarowych oraz wytycznych CNBOP-PIB. Co istotne, kluczowe znaczenie ma nie tylko poprawne zamontowanie klap dymowych, wentylatorów czy central sterujących, ale również odpowiednie wykonanie okablowania i przejść pożarowych. W efekcie prawidłowo wykonana instalacja może skutecznie wspierać ewakuację użytkowników budynku podczas pożaru.
