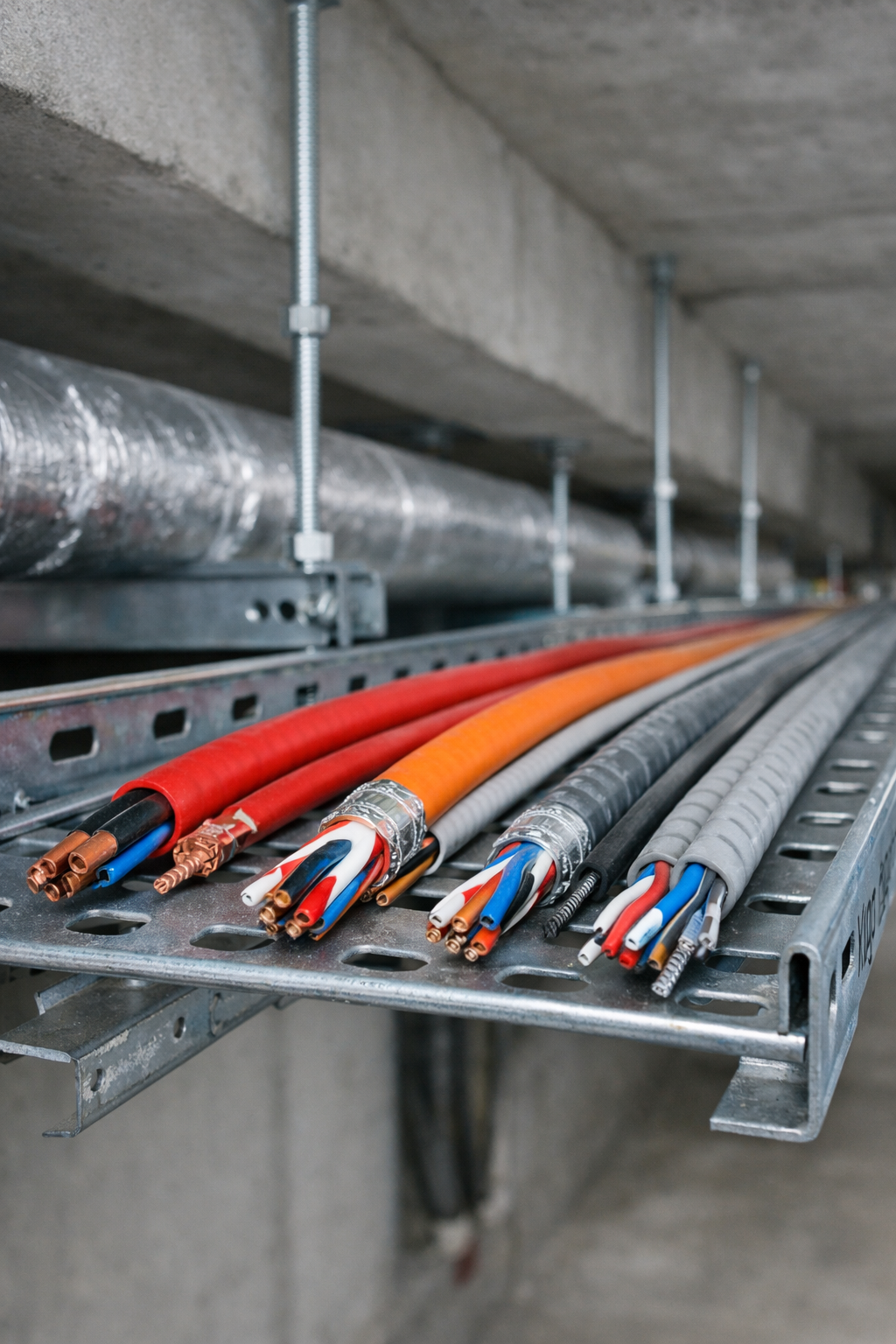

Dlaczego okablowanie SSP jest równie ważne jak czujki i centrala?

W systemach sygnalizacji pożaru najwięcej uwagi poświęca się czujkom, centrali i urządzeniom wykonawczym, ale to właśnie okablowanie decyduje o tym, czy system zadziała w warunkach pożaru. Przewody są krwioobiegiem SSP — odpowiadają za transmisję sygnałów z czujek, sterowanie urządzeniami przeciwpożarowymi oraz utrzymanie zasilania tam, gdzie jest to wymagane przez scenariusz pożarowy. Jeśli kabel zostanie dobrany niezgodnie z normą, poprowadzony przez niewłaściwą strefę lub nie będzie miał wymaganej odporności ogniowej, cały system może przestać działać w momencie, w którym jest najbardziej potrzebny.

Normy i wytyczne branżowe bardzo wyraźnie rozdzielają trzy rodzaje okablowania w SSP: pętle dozorowe, pętle sterujące oraz linie zasilające. Każda z nich ma inne zadanie i inne wymagania techniczne. Dokumenty rządowe dotyczące SSP podkreślają, że linie dozorowe muszą zapewniać ciągłość nadzoru czujek i ROP‑ów, a linie sterujące muszą niezawodnie uruchamiać urządzenia wykonawcze, takie jak klapy oddymiające czy wentylacja pożarowa . Z kolei wytyczne SITP — jedne z najbardziej praktycznych i szczegółowych w Polsce — wskazują, że nie wszystkie przewody SSP muszą być ognioodporne, a wymagania zależą od funkcji linii i miejsca jej prowadzenia .

To właśnie z tych dokumentów wynika najważniejsza zasada projektowania okablowania SSP: rodzaj przewodu dobiera się nie „na wszelki wypadek”, ale zgodnie z funkcją, scenariuszem pożarowym i normami. Pętla dozorowa pracuje w czasie „0” pożaru, więc w przestrzeniach nadzorowanych przez SSP nie wymaga kabli ognioodpornych. Pętla sterująca musi utrzymać funkcję uruchomienia urządzenia, dlatego często wymaga kabli PH. Linie zasilające urządzenia przeciwpożarowe muszą być prowadzone w zespołach kablowych o klasie E30/E90, zgodnie z wymaganiami odporności ogniowej dla danego urządzenia.

Normy i dokumenty, na których opiera się dobór okablowania SSP

Dobór przewodów w systemie sygnalizacji pożaru nie jest kwestią „praktyki instalatorskiej”, tylko konkretnych norm, wytycznych i przepisów, które precyzyjnie określają wymagania dla linii dozorowych, sterujących i zasilających. To właśnie z tych dokumentów wynika, kiedy stosujemy YnTKSY(ekw), kiedy HTKSH(ekw), a kiedy HDGs w zespołach kablowych E30/E90. W tym rozdziale porządkujemy fundamenty — czyli na czym formalnie opiera się projektowanie okablowania SSP.

Pętla dozorowa – YnTKSYekw i dlaczego NIE wymaga E90

Pętla dozorowa to fundament działania systemu sygnalizacji pożaru. To właśnie ona „widzi” pożar: odbiera sygnały z czujek, ROP‑ów i modułów wejść. Jej zadaniem jest jak najszybsze wykrycie zagrożenia, a nie utrzymanie funkcji w rozwiniętej fazie pożaru. I to jest kluczowe, bo z tego wynika, jakie przewody stosujemy oraz jakie wymagania odporności ogniowej muszą spełniać.

Dlaczego pętla dozorowa nie wymaga kabli E30/E90?

Wytyczne branżowe (SITP, CNBOP) mówią jasno: linie dozorowe prowadzone w przestrzeniach nadzorowanych przez SSP nie wymagają kabli ognioodpornych.

Powód jest prosty:

• czujki działają w czasie „0” pożaru,
• czyli zanim ogień zdąży uszkodzić przewód,
• a SSP ma za zadanie wykryć pożar natychmiast, nie po 30 czy 90 minutach.

W praktyce oznacza to, że jeśli przewód pętli dozorowej biegnie w przestrzeni, którą sam SSP nadzoruje (korytarze, pomieszczenia biurowe, hale z czujkami), to nie ma potrzeby stosowania kabli PH, ani prowadzenia ich w zespołach kablowych E30/E90.

To nie jest „oszczędność”, tylko logika normowa: pętla dozorowa nie musi utrzymywać funkcji w rozwiniętym pożarze, bo jej zadanie kończy się w momencie detekcji.

Dlaczego YnTKSYekw jest właściwym wyborem?

Kabel YnTKSYekw jest standardem w branży SSP. Jego właściwości idealnie odpowiadają wymaganiom linii dozorowej:

• skrętka – odporność na zakłócenia, stabilna transmisja,
• ekran – ochrona przed indukcją i zakłóceniami od kabli energetycznych,
• PVC + ekw – uniepalniony, o obniżonej emisji dymu,
• niskoprądowy – zgodny z wymaganiami producentów central SSP,
• łatwy montaż – elastyczny, dostępny w wielu przekrojach.

To kabel zaprojektowany dokładnie pod takie zastosowania: sygnałowe, niskoprądowe, nadzorowane, bez konieczności utrzymania funkcji w pożarze.

Kiedy pętla dozorowa MUSI być PH30?

Są dwa przypadki, kiedy YnTKSYekw nie wystarczy:

1. Przestrzenie nienadzorowane przez SSP

Jeśli przewód przechodzi przez:

• kanały techniczne,
• szyby instalacyjne,
• przestrzenie międzystropowe bez czujek,
• pomieszczenia, które nie są objęte detekcją,

to zgodnie z wytycznymi SITP przewód musi mieć PH30, bo w tych miejscach pożar może rozwinąć się niezauważony.

2. Pętla dozorowa zawiera elementy sterujące

Jeśli w pętli znajdują się moduły, które:

• sterują klapami,
• uruchamiają wentylację pożarową,
• odblokowują drzwi ppoż.,

to linia przestaje być „czysto dozorowa” i musi spełniać wymagania sterowania — czyli PH30/PH90, zależnie od urządzenia.

Typowe błędy instalatorów (praktyka z odbiorów PSP)

1. Prowadzenie YnTKSYekw w E90 „na wszelki wypadek” – niepotrzebne, kosztowne, niezgodne z wytycznymi.
2. Brak PH30 w przestrzeniach nienadzorowanych – PSP często wpisuje to jako uwagę.
3. Mieszanie pętli dozorowej i sterującej w jednym kablu – zakłócenia, błędy transmisji, niezgodność z PN‑EN 54‑14.
4. Prowadzenie YnTKSYekw równolegle z kablami energetycznymi bez separacji – indukcja, fałszywe alarmy, błędy komunikacji.
5. Stosowanie kabli niezgodnych z wymaganiami producenta centrali SSP – częsty błąd w małych instalacjach.

Pętle sterujące – HTKSHekw i kiedy wymagane jest PH30/PH90

Pętla sterująca to ta część systemu SSP, która nie tylko wykrywa pożar, ale wykonuje działanie: otwiera klapy oddymiające, zamyka klapy przeciwpożarowe, uruchamia wentylację pożarową, odblokowuje drzwi, steruje DSO. To właśnie tutaj zaczyna się prawdziwa „mechanika” scenariusza pożarowego — i dlatego wymagania dla kabli sterujących są zupełnie inne niż dla pętli dozorowej.

Dlaczego pętla sterująca musi być bardziej odporna niż dozorowa?

W przeciwieństwie do pętli dozorowej, która działa w czasie „0” pożaru, pętla sterująca musi utrzymać funkcję w rozwijającym się pożarze. Przykład:

• klapa oddymiająca musi pozostać otwarta,
• klapa przeciwpożarowa musi pozostać zamknięta,
• drzwi przeciwpożarowe muszą pozostać odblokowane,
• wentylacja pożarowa musi pracować przez określony czas.

Jeśli kabel sterujący ulegnie uszkodzeniu po kilku minutach pożaru, urządzenie może wrócić do stanu pierwotnego — a to jest krytyczne zagrożenie.

Dlatego wytyczne SITP i CNBOP wskazują jednoznacznie:

Pętle sterujące muszą być wykonane kablami klasy PH (PH30 lub PH90), jeśli sterowane urządzenie musi utrzymać stan załączenia w czasie pożaru.

Dlaczego HTKSHekw jest właściwym kablem sterującym?

Kabel HTKSHekw jest projektowany do sterowania urządzeń bezpieczeństwa:

• H – bezhalogenowy (LSZH),
• TKS – skręcany, stabilny transmisyjnie,
• H – izolacja bezhalogenowa,
• ekw – ekranowany, o obniżonej emisji dymu.

Co to daje?

• odporność na zakłócenia (ważne przy sterowaniu siłowników),
• bezpieczeństwo pożarowe (brak halogenów),
• stabilność sygnału sterującego,
• zgodność z wymaganiami producentów central oddymiania i modułów sterujących.

HTKSHekw jest więc standardem branżowym dla sterowania urządzeń ppoż., ale sam kabel nie jest jeszcze „ognioodporny”. A to prowadzi nas do kolejnego punktu.

Kiedy HTKSHekw musi być PH30 lub PH90?

To zależy od urządzenia, które linia steruje.

PH30 – minimum dla większości sterowań

Stosujemy PH30, gdy:

• klapa oddymiająca musi pozostać otwarta,
• klapa ppoż. musi pozostać zamknięta,
• drzwi ppoż. muszą pozostać odblokowane,
• wentylacja pożarowa musi działać przez określony czas.

PH30 oznacza, że kabel utrzyma funkcję przez 30 minut w warunkach pożaru.

PH90 – dla urządzeń wymagających dłuższego działania

Stosujemy PH90, gdy:

• urządzenie musi działać przez dłuższy czas (np. wentylacja oddymiająca w dużych obiektach),
• scenariusz pożarowy wymaga utrzymania funkcji przez 60–90 minut.

PH90 oznacza utrzymanie funkcji przez 90 minut.

Kiedy pętla sterująca musi być prowadzona w E30/E90?

To zależy od tego, czy linia sterująca jest jednocześnie linią zasilającą urządzenie.

Przykład:

• siłownik klapy oddymiającej 24 V → sterowanie + zasilanie → E30/E90 obowiązkowe,
• klapa ppoż. z siłownikiem elektromagnetycznym → sterowanie + zasilanie → E30/E90,
• drzwi ppoż. z elektrozaczepem → sterowanie + zasilanie → E30.

Wytyczne SITP mówią:

„Jeżeli linia sterująca pełni jednocześnie funkcję zasilającą urządzenie, musi być prowadzona w zespole kablowym o klasie odporności E30 lub E90.”

Czyli: PH dotyczy kabla, E30/E90 dotyczy całego zespołu kablowego (kabel + mocowania + trasa).

Typowe błędy instalatorów (praktyka z odbiorów PSP)

1. Stosowanie HTKSHekw bez PH w sterowaniu klapami oddymiającymi → PSP wpisuje uwagę natychmiast.
2. Prowadzenie sterowania klap w zwykłych korytach kablowych → brak E30/E90, linia nie utrzyma funkcji.
3. Mieszanie sterowania i dozorówki w jednym kablu → niezgodne z PN‑EN 54‑14, ryzyko zakłóceń.
4. Brak PH30 w przestrzeniach nienadzorowanych → częsty błąd w szybach instalacyjnych.
5. Stosowanie kabli energetycznych zamiast sterowniczych → niezgodne z wymaganiami producentów central oddymiania.

Linie zasilające – HDGs i zespoły kablowe E30/E90

Linie zasilające w systemach przeciwpożarowych to najbardziej wymagający element całego okablowania SSP. W przeciwieństwie do pętli dozorowych i sterujących, które przesyłają sygnały, linie zasilające muszą utrzymać dostawę energii do urządzeń wykonawczych w warunkach pożaru – często przez 30, 60, a nawet 90 minut. To właśnie od nich zależy, czy klapy oddymiające się otworzą, wentylacja pożarowa zadziała, a DSO będzie w stanie emitować komunikaty ewakuacyjne.

Dlatego wymagania dla kabli zasilających są najbardziej restrykcyjne i wynikają bezpośrednio z norm odporności ogniowej oraz scenariusza pożarowego.

Dlaczego linie zasilające muszą być odporne na ogień?

Urządzenia przeciwpożarowe, które są zasilane przez SSP lub współpracujące systemy, muszą działać w rozwijającym się pożarze, a nie tylko w momencie jego wykrycia. Przykłady:

• klapy oddymiające muszą pozostać otwarte,
• klapy przeciwpożarowe muszą pozostać zamknięte,
• wentylacja pożarowa musi pracować przez określony czas,
• DSO musi emitować komunikaty przez cały czas ewakuacji,
• drzwi przeciwpożarowe muszą pozostać odblokowane.

Jeśli kabel zasilający ulegnie uszkodzeniu po kilku minutach pożaru, urządzenie przestanie działać – a to może doprowadzić do utraty warunków ewakuacji.

Dlatego linie zasilające zawsze muszą być wykonane z kabli o podwyższonej odporności ogniowej i prowadzone w zespołach kablowych o klasie E30/E90.

HDGs – kabel do instalacji bezpieczeństwa

Kabel HDGs (zgodnie z nomenklaturą Bitner) jest przeznaczony do:

• zasilania urządzeń przeciwpożarowych,
• pracy w zespołach kablowych E30/E90,
• instalacji, które muszą utrzymać funkcję w pożarze.

Najważniejsze cechy HDGs:

• bezhalogenowy (H) – nie wydziela toksycznych gazów,
• do instalacji bezpieczeństwa (DG) – konstrukcja przewidziana do pracy w warunkach pożaru,
• odporność ogniowa (s) – przystosowany do pracy w zespołach kablowych o klasie E.

Sam kabel HDGs nie jest E30/E90 – dopiero zamontowany w certyfikowanym systemie mocowań tworzy zespół kablowy o klasie odporności ogniowej.

Jak prowadzić linie zasilające HDGs w E30/E90?

Aby linia była E30/E90, musi spełnić wszystkie warunki:

• kabel HDGs lub równoważny,
• certyfikowane uchwyty i mocowania,
• odpowiedni rozstaw mocowań (zgodny z kartą techniczną systemu),
• odpowiednia trasa kablowa (nie każdy koryt jest dopuszczony),
• brak mieszania kabli o różnych funkcjach w jednym zespole,
• brak przerw w ciągłości mocowań,
• brak „domowych patentów” typu trytytki, taśmy, wkręty bez atestu.

Zespół kablowy musi być zgodny z deklaracją producenta systemu E30/E90, a nie tylko z deklaracją producenta kabla.

Typowe błędy instalatorów (praktyka z odbiorów PSP)

1. Stosowanie kabli PH zamiast zespołu E30/E90 – PH ≠ E, PSP odrzuca takie instalacje.
2. Montowanie HDGs w zwykłych korytach kablowych – brak odporności ogniowej trasy.
3. Brak certyfikowanych uchwytów – nawet najlepszy kabel nie utrzyma funkcji, jeśli spadnie z sufitu.
4. Mieszanie kabli sterujących i zasilających w jednym zespole – niezgodne z wytycznymi SITP.
5. Brak dokumentacji potwierdzającej klasę E30/E90 – PSP wymaga deklaracji zgodności systemu kablowego.
6. Prowadzenie linii zasilających przez przestrzenie nienadzorowane bez PH/E – krytyczny błąd projektowy.

Podsumowanie

Okablowanie SSP jest równie ważne jak czujki czy centrala, bo to właśnie przewody decydują o tym, czy system wykryje pożar i czy urządzenia przeciwpożarowe wykonają swoje zadania. Każdy rodzaj linii pełni inną funkcję, dlatego musi być projektowany zgodnie z normami i scenariuszem pożarowym. Pętla dozorowa, wykonywana przewodem YnTKSYekw, odpowiada wyłącznie za detekcję i działa w czasie „0” pożaru, dlatego w przestrzeniach nadzorowanych nie wymaga kabli ognioodpornych ani prowadzenia w zespołach kablowych E30/E90. Dopiero przejścia przez przestrzenie nienadzorowane lub obecność elementów sterujących wymuszają stosowanie kabli PH.

Pętle sterujące mają zupełnie inne zadanie — muszą utrzymać funkcję w rozwijającym się pożarze, bo sterują klapami, wentylacją czy drzwiami przeciwpożarowymi. Dlatego wymagają kabli PH30 lub PH90, a jeśli linia jednocześnie zasila urządzenie, musi być prowadzona w zespołach kablowych E30 lub E90. Sam przewód HTKSHekw nie zapewnia odporności ogniowej, dopiero jego wersja PH oraz odpowiedni sposób montażu spełniają wymagania norm.

Najbardziej wymagające są linie zasilające urządzenia przeciwpożarowe. Stosuje się tu przewody HDGs lub równoważne, montowane w certyfikowanych zespołach kablowych E30/E90, które gwarantują utrzymanie funkcji przez cały czas trwania pożaru. Klasa PH dotyczy samego kabla, natomiast E30/E90 dotyczy kompletnego systemu mocowań i trasy kablowej. To właśnie błędy w okablowaniu — brak PH, brak E30/E90, niewłaściwe trasy lub mieszanie funkcji w jednym przewodzie — są jednymi z najczęstszych powodów uwag PSP podczas odbiorów.

Poprawnie dobrane okablowanie SSP zapewnia niezawodność działania systemu, zgodność z normami i realne bezpieczeństwo użytkowników budynku. To nie jest detal instalacji, ale jej fundament.
